HF115F-H/048-1H3F

HF115F-H 系列 小型大功率继电器

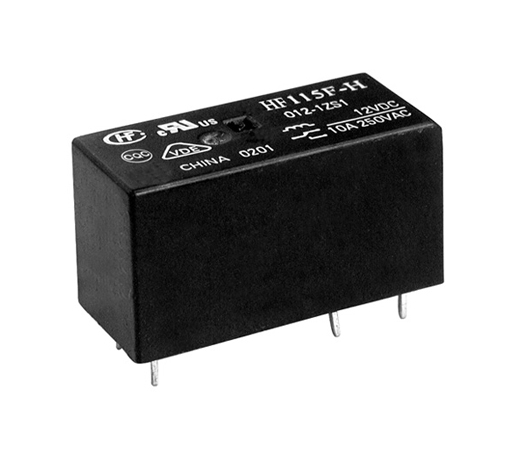

HF115F-H 小型大功率继电器
符合认证
  • HF115F-H E134517
    E134517
  • HF115F-H No
    No
  • HF115F-H 116934
    116934
  • HF115F-H CQC17002168381
    CQC17002168381

主要参数

线圈电压类型 DC 线圈工作电压 48 触点形式 一组常开
触点数 单触点 引出端形式 印制板式 安装形式 PCB安装
封装形式 非塑封型 引出端结构形式 3型脚位 线圈功率 灵敏型
线圈特征 单稳态 触点材料 AgCdO 绝缘等级 F级
线圈并联元件 N/A 包装形式 型管或吸塑盘 负载电压 250VAC
额定线圈功率 约0.25W 介质耐压 5000VAC 1min 动作时间(单位:ms) ≤15
释放时间(单位:ms) ≤8 爬电距离(单位:mm) 10 电气距离(单位:mm) 10
绝缘电阻(单位:MΩ) 1000 最大额定切换电流(AC) 10 最大额定切换电流(DC) N/A
最大切换电压(AC) 440 最大切换电压(DC) 300 温度范围 -40 ℃ - 85 ℃
机械耐久性(单位:次) 10000000 电耐久性(单位:次) 100000 次 (更多细节请参阅样本) 触点间隙(单位:mm) N/A
产品应用领域 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 产品应用场合 N/A
重量(单位:g) 约13.5 体积(单位:mm3 29.0×12.7×15.7
资料下载
产品说明书

产品外形3D结构图

文件名 备注 更新时间
HF115F-H[1].stp HF115F-H/□□□-1H□1□□(×××) 2019/2/26 10:02:21
HF115F-H[2].stp HF115F-H/□□□-1H□2□□(×××) 2019/2/26 10:02:24
HF115F-H[3].stp HF115F-H/□□□-1H□3□□(×××) 2019/2/26 10:02:24
HF115F-H[4].stp HF115F-H/□□□-1D□1□□(×××) 2019/2/26 10:02:23
HF115F-H[5].stp HF115F-H/□□□-1D□2□□(×××) 2019/2/26 10:02:23
HF115F-H[6].stp HF115F-H/□□□-1D□3□□(×××) 2019/2/26 10:02:22
HF115F-H[7].stp HF115F-H/□□□-1Z□1□□(×××) 2019/2/26 10:02:21
HF115F-H[8].stp HF115F-H/□□□-1Z□2□□(×××) 2019/2/26 10:02:21
HF115F-H[9].stp HF115F-H/□□□-1Z□3□□(×××) 2019/2/26 10:02:22
产品特性

· 高灵敏度,线圈功耗仅为250mW
· 低高度,仅为15.7mm
· 线圈与触点间耐压5kV,爬电距离为10mm
· 满足VDE0700/0631加强绝缘要求
· 可提供符合IEC60335-1标准产品
· 塑封型与防焊剂型可供选择
· 配有多种插座可供选择
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)

包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净重
(最大值)kg
总数量 (只) 净重 (kg) 毛重 (kg) 允许最大堆码层数 (层)
HF115F-H 吸塑 50只/片 - 40 x 27 x 20 - 500 6.6 8.3 7
HF115F-H 型管 20只/管 61.6 x 1.45 x 2.23 65 x 18 x 14 - 1000 13.3 17.8 7
