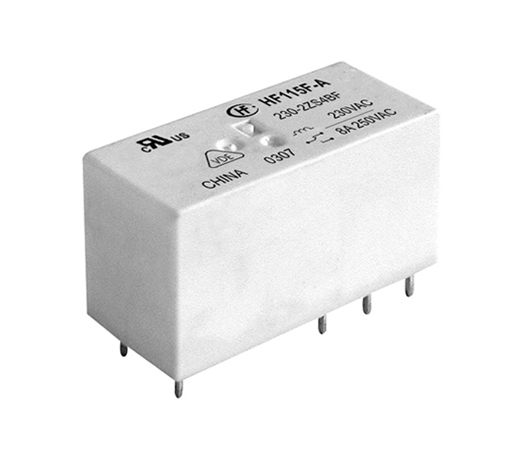

主要参数
| 线圈电压类型 | AC | 线圈工作电压 | 24 | 触点形式 | 两组转换 |
| 触点数 | 单触点 | 引出端形式 | 印制板式 | 安装形式 | PCB安装 |
| 封装形式 | 非塑封型 | 引出端结构形式 | 4型脚位 | 线圈功率 | N/A |
| 线圈特征 | 单稳态 | 触点材料 | AgCdO | 绝缘等级 | F级 |
| 线圈并联元件 | N/A | 包装形式 | 型管或吸塑盘 | 负载电压 | 250VAC |
| 额定线圈功率 | 约0.75VA | 介质耐压 | 5000VAC 1min | 动作时间（单位：ms） | N/A |
| 释放时间（单位：ms） | N/A | 爬电距离（单位：mm） | 10 | 电气距离（单位：mm） | 10 |
| 绝缘电阻（单位：MΩ） | 1000 | 最大额定切换电流(AC) | 8 | 最大额定切换电流(DC) | N/A |
| 最大切换电压（AC） | 440 | 最大切换电压（DC） | 300 | 温度范围 | -40 ℃ - 70 ℃ |
| 机械耐久性（单位：次） | 10000000 | 电耐久性（单位：次） | 50000(更多细节请参阅样本) | 触点间隙（单位：mm） | N/A |
| 产品应用领域 | 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 | 产品应用场合 | N/A | ||
| 重量（单位：g） | 约13.5 | 体积（单位：mm3） | 29.0×12.7×15.7 | ||
资料下载
产品外形3D结构图
| 文件名 | 备注 | 更新时间 |
| HF115F-A[1].stp | HF115F-A/□□□-1H□1□□(×××) | 2019/2/26 10:06:51 |
| HF115F-A[2].stp | HF115F-A/□□□-1H□2□□(×××) | 2019/2/26 10:06:52 |
| HF115F-A[3].stp | HF115F-A/□□□-1H□3□□(×××) HF115F-A/□□□-2H□4□□(×××) |
2019/2/26 10:07:27 |
| HF115F-A[4].stp | HF115F-A/□□□-1D□1□□(×××) | 2019/2/26 10:06:51 |
| HF115F-A[5].stp | HF115F-A/□□□-1D□2□□(×××) | 2019/2/26 10:06:53 |
| HF115F-A[6].stp | HF115F-A/□□□-1D□3□□(×××) HF115F-A/□□□-2D□4□□(×××) |
2019/2/26 10:06:52 |
| HF115F-A[7].stp | HF115F-A/□□□-1Z□1□□(×××) | 2019/2/26 10:07:26 |
| HF115F-A[8].stp | HF115F-A/□□□-1Z□2□□(×××) | 2019/2/26 10:06:51 |
| HF115F-A[9].stp | HF115F-A/□□□-1Z□3□□(×××) HF115F-A/□□□-2Z□4□□(×××) |
2019/2/26 10:06:51 |
产品特性
· 交流型线圈规格
· 16A触点切换能力
· 低高度：15.7mm
· 线圈与触点间耐压为5kV，爬电距离为10mm
· 满足VDE0700/0631加强绝缘要求
· 可提供符合IEC60335-1标准产品
· 塑封型和防焊剂型可供选择
· 配有多种插座可供选择
· UL绝缘等级：F级
· 环保产品 (符合RoHS)
包装规格
| 产品型号 | 内包装方式 | 内包装最小数量 | 型管外尺寸 (长 x 宽 x 高 cm) |
纸箱规格 (长 x 宽 x 高 cm) |
单只净重 （最大值）kg |
总数量 (只) | 净重 (kg) | 毛重 (kg) | 允许最大堆码层数 (层) |
| HF115F-A | 50只/盒 | - | 39 x 23 x 22 | 500 | 6.8 | 8.3 | 6 | ||
| HF115F-A系列 | 20只/管 | - | 65 x 18 x 14 | 1000 | 13.5 | 15.5 | 5 | ||
| HF115F-A | 型管 | 20只/管 | 61.6 x 1.45 x 2.23 | 65 x 18 x 14 | - | 1000 | 12.9 | 15.4 | 7 |
| HF115F-A | 纸盒 | 50只/盒 | - | 39 x 23 x 22 | - | 500 | 6.5 | 7.8 | 7 |
