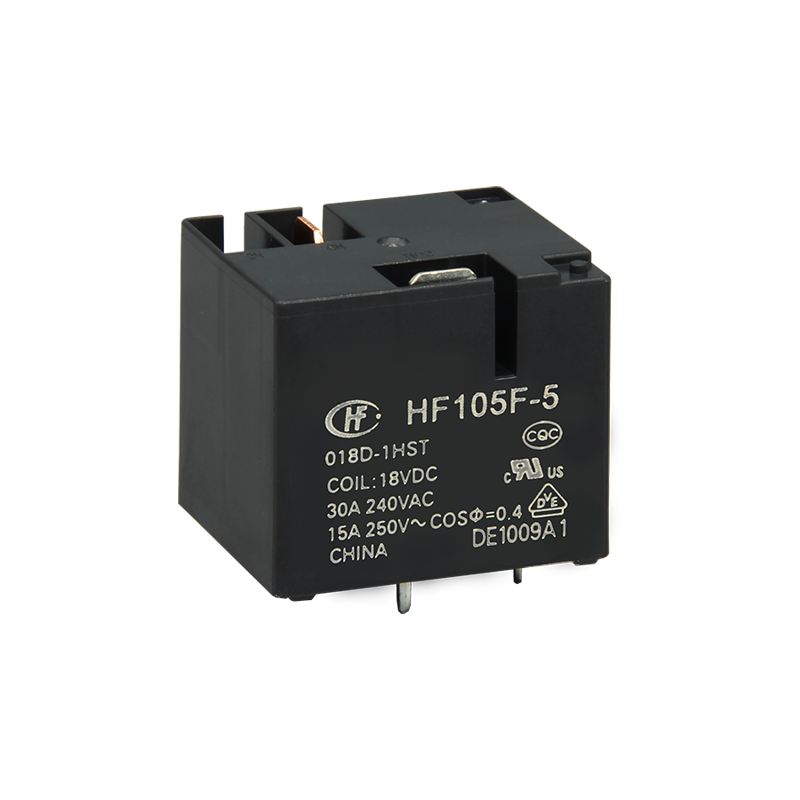

主要参数
线圈电压类型 | AC | 线圈工作电压 | 208 | 触点形式 | 一组常开 |
触点数 | 单触点 | 引出端形式 | 印制板式和快连接式 | 安装形式 | - |
封装形式 | 塑封型 | 引出端结构形式 | 快连接式和印制板式 | 线圈功率 | N/A |
线圈特征 | 单稳态 | 触点材料 | AgSnO2 | 绝缘等级 | F级 |
线圈并联元件 | N/A | 包装形式 | 吸塑片 | 负载电压 | 240VAC |
额定线圈功率 | 约0.9W | 介质耐压 | 4000VAC 1min | 动作时间(单位:ms) | ≤15 |
释放时间(单位:ms) | ≤10 | 爬电距离(单位:mm) | N/A | 电气距离(单位:mm) | N/A |
绝缘电阻(单位:MΩ) | 1000 | 最大额定切换电流(AC) | 30 | 最大额定切换电流(DC) | - |
最大切换电压(AC) | 277 | 最大切换电压(DC) | - | 温度范围 | -55 ℃ - 60 ℃ |
机械耐久性(单位:次) | 1e+007 | 电耐久性(单位:次) | 100000(更多细节请参阅样本) | 触点间隙(单位:mm) | N/A |
产品应用领域 | 家用电器等领域 | 产品应用场合 | N/A | ||
重量(单位:g) | 约36 | 体积(单位:mm3) | 32.4×27.3×27.8 |
资料下载
产品外形3D结构图
文件名 | 备注 | 更新时间 |
HF105F-5 1D.stp | 2019/8/26 16:49:35 | |
HF105F-5 1H.stp | 2019/8/26 16:49:46 | |
HF105F-5 1Z.stp | 2019/8/26 16:49:41 |
产品特性
● 40A触点切换能力
● 触点与线圈间介质耐压2.5kV,T型4kV
● 塑封型和防尘罩型可供选择
● 印制板式引出脚和快连接引出脚
● UL绝缘等级:F级绝缘等级可供选择
● 环保产品 (符合RoHS)
● 外形尺寸:(32.4 x 27.3 x 27.8) mm
包装规格
产品型号 | 内包装方式 | 内包装最小数量 | 型管外尺寸 (长 x 宽 x 高 cm) |
纸箱规格 (长 x 宽 x 高 cm) |
单只净重 (最大值)kg |
总数量 (只) | 净重 (kg) | 毛重 (kg) | 允许最大堆码层数 (层) |
HF105F-5 | 纸盒包装 | 30只/盒 | - | 31.5x 22.5 x 26.5 | 30.247 | 300 | 9.0741 | 10.3191 | 5 |
