| 主要信息 | |

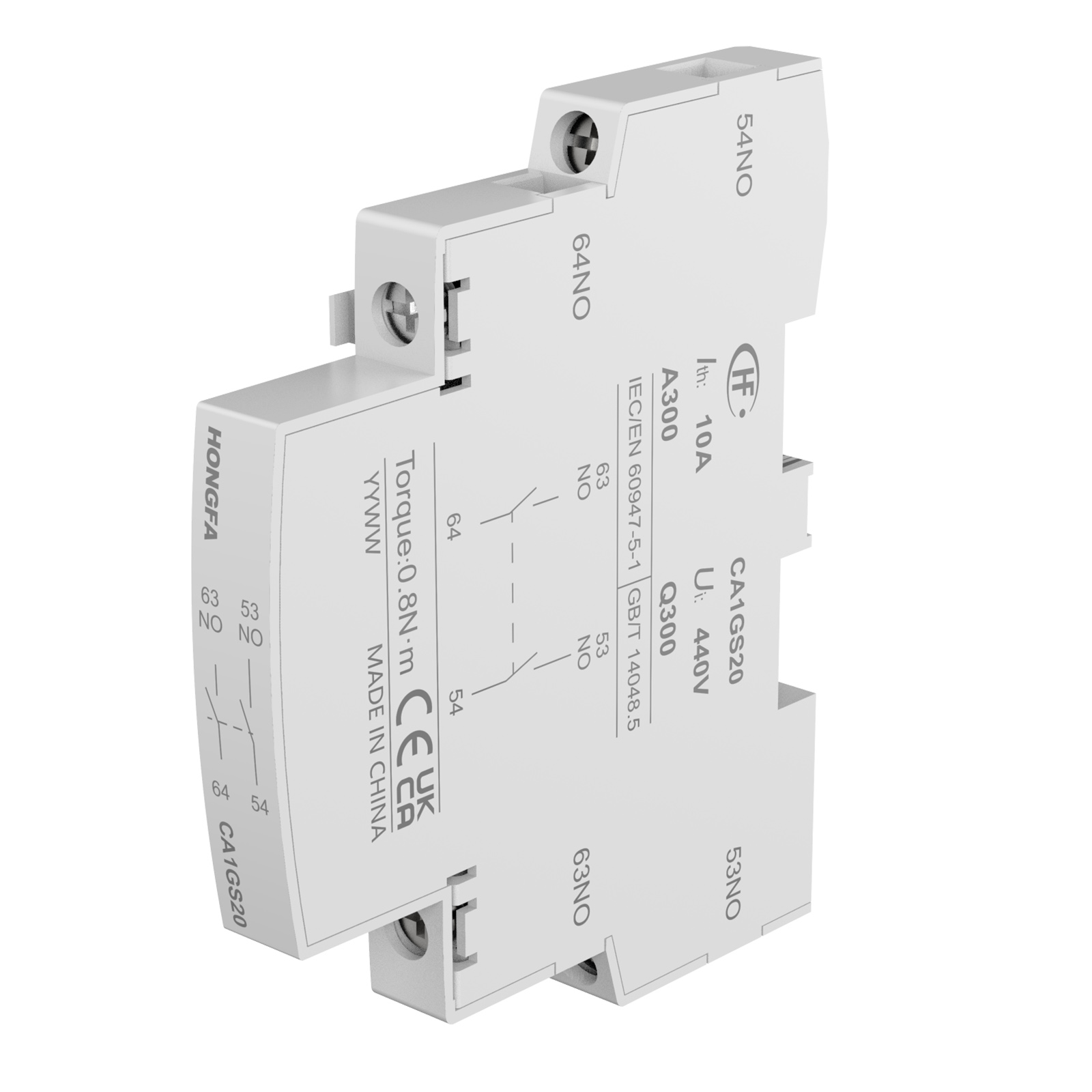

| 产品系列 | CA1GS |
| 产品类型 | 辅助触头模块 |
| 适用范围 | UEC1-G |
| 安装位置 | 侧面 |
| 回路触头类型 | 1NO+1NC，2NO |
| 辅助触头操作 | 瞬动 |
| 额定工作电压 [Ue] | ≤250V |
| 额定工作电流 [Ie] | 6 A 在…上 120 V AC-15 3 A 在…上 240 V AC-15 0.55 A 在…上 125 V DC-13 0.27 A 在…上 250 V DC-13 |
| 额定绝缘电压 [Ui] | 440 V 符合 IEC 60947-5-1 |
| 约定发热电流 [Ith] | 10 A 在…上 ≤60 °C |
| 符合标准 | GB/T 14048.5， IEC/EN 60947-5-1，BS EN 60947-5-1 |
| 产品认证 | CE，UKCA |
| 补充信息 | |
| 最小开关电压 | 24V |
| 最小开关电流 [Imin] | 10mA |
| 接线能力 | 螺钉紧固 1根 1.5…2.5 mm² 电缆选型: 软线 不带篐线端子 螺钉紧固 2根 1.5 mm² 电缆选型: 软线 不带篐线端子 螺钉紧固 1根 1…2.5 mm² 电缆选型: 软线 带篐线端子 螺钉紧固 2根 1…2.5 mm² 电缆选型: 软线 带篐线端子 螺钉紧固 1根 1.5…2.5 mm² 电缆选型: 硬线 不带篐线端子 螺钉紧固 2根 1.5 mm² 电缆选型: 硬线 不带篐线端子 螺钉M3.5，接线端子宽度≤ 8.1mm |
| 紧固扭矩 | 0.8 N·m 通过 螺钉紧固 用螺丝刀 Ø 6 平口 0.8 N·m 通过 螺钉紧固 用螺丝刀 No2 十字螺丝（飞利浦式） |
| 环境 | |
| 环境特征 | 正常使用环境 |
| IP 保护等级 | IP20 （适用于正面），可避免手指直接接触 |
| 周围空气温度 | -25…+60 °C 运行 -40…+70 °C 存储 |
| 工作海拔 | 2000 m 及以下 无降容 |
| 产品重量 | 0.040 kg |
| 包装单位 | |
| 包装的单位类型（按盒） | 1盒 |
| 包装数量 | 1只 |
| 包装高度 | 10.4 cm |
| 包装宽度 | 5.0 cm |
| 包装长度 | 9.5 cm |
| 包装重量 | 0.48 kg |
| 包装的单位类型（按箱） | 1箱 |
| 包装数量 | 30只 |
| 包装高度 | 25.0 cm |
| 包装宽度 | 29.0 cm |
| 包装长度 | 32.5 cm |
| 包装重量 | 14.40 kg |
| 可持续性 | |
| REACH法规 | 符合 |
| 欧盟RoHS指令 | 符合 |
| 无汞 | 是 |
| 中国 RoHS 管理办法 | 符合 |
| 中国 RoHS 管控范畴之外的产品 | 是 |
| RoHS 豁免信息 | 是 |
| 合同保修 | |
| 保修单 | 18个月 |
